Onduleurs
Les onduleurs transforment une source de tension continue en un système de tensions alternatives, souvent sinusoïdales.La modulation de largeur d'impulsion (MLI ou PWM) est utilisée.
Les applications concernées sont la commande de moteurs asynchrones (variateurs) ainsi que les onduleurs pour les alimentations sans interruption (prises de courant rouges).
Le but est de se rapprocher le plus possible d'une forme d'onde sinusoïdale car les harmoniques générateurs de pertes dans les moteurs ou transformateurs ne participent pas au couple moteur ou à l'efficacité d'un transformateur.
Remarques :
Pas d'harmoniques paires si le signal est symétrique par rapport à la demi-période
Pas d'harmoniques multiples de 3 en triphasé

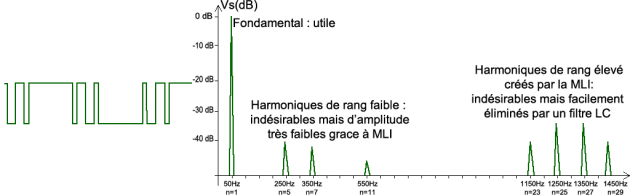

Plus le nombre de découpes par période est élevé :
- plus les harmoniques de rang faible seront atténués
- plus les harmoniques de mli seront repoussés à des fréquences hautes
Onduleur monophasé
La structure est la même que celle d'un hacheur 4 quadrants
Onduleur triphasé
Il est surtout utilisé pour la commande des moteurs asynchrones triphasés
